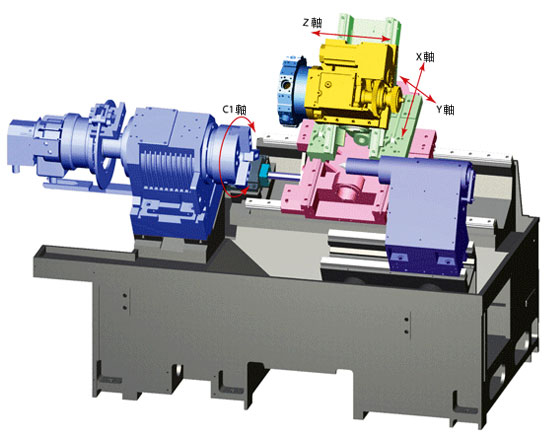

選用Y 軸功能使得GLS 系列的加工方式如同加工中心機配備第四軸旋轉臺。( X, Y, Z 軸同于加工中心機之X , Y , Z 軸，C 軸同于第四軸旋轉臺)；此一將車床、加工中心機整合于同一機臺的加工方式，可大幅節省人力、加工時間、占地面積及機臺與治具的采購成本，并可減少因搬運工件所形成之各種不確定因素。
.jpg)
動力刀塔

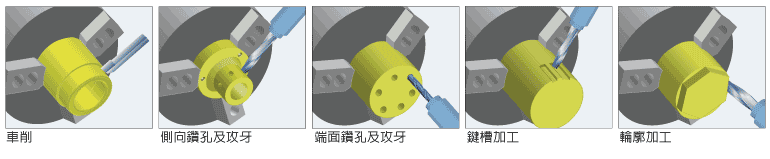

選用動力刀塔及C 軸控制使GLS 系列成為車銑復合中心，可將一工件在同一車床內完成車、銑、鉆及攻牙等加工。避免因?yàn)楣ぜ跈C(jī)器間移動所產生的誤差，并節省加工時間及人力。
具高效能加強肋之床臺不僅是一體鑄造成型，而且采用高張力米漢納鑄鐵，并加上熱流平衡設計，能滿足長年加工使用之需求，也因鑄件能提供較大的防震阻尼及減低變形量，使得機臺不但耐用而且具有特別突出的性能表現。
.jpg)
.jpg)
加工長型工件時，配置活動頂針的標準油壓尾座提供了足夠的支撐力，尾座壓力為可調式，行程調整為可程式操控。
![[+]](\UpLoad1\gls-150-multi-tasking-chart-1-tw(1).gif)

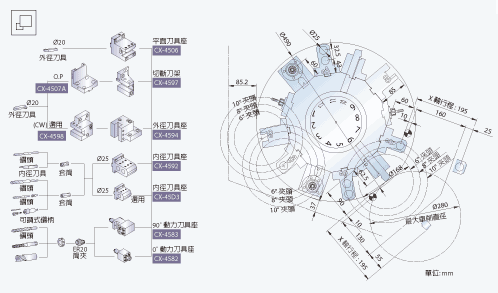

![[+]](\UpLoad1\gls-150-multi-tasking-chart-2-tw(1).gif)
.jpg)
.gif)

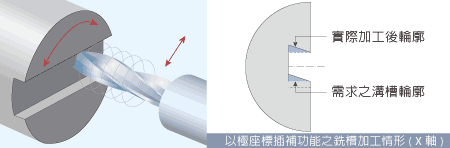

Y 軸與X 軸方向夾角為30? ，讓刀塔之重心始終落于床鞍滑軌范圍內，確保加工全程的剛性，且因本體重量負荷的減輕，變形量產生機率大幅降低。
.gif)

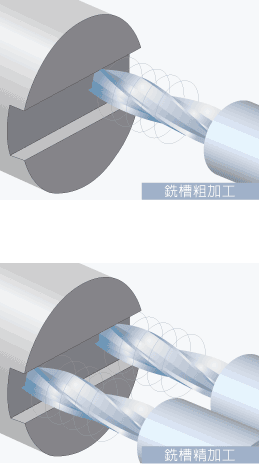

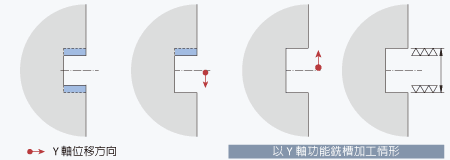

Y 軸控制可以獲得較高的銑槽精度。
.gif)
| 輸出功率 | 1.2 kW ( 1.6 HP ) |
|---|---|
| 馬達型號 | FANUC β8 / 3000 is |
| 較大鉆孔能力 | M8 * P1.25 |
| 較大銑削能力 | ? 12 * 10 mm |
| 齒輪比 | 22 : 15 |
| 刀具 |
主軸轉速 ( rpm ) |
切削速率 ( mm/min.. ) |
切削速度 ( m/min.. ) |
切削深度 ( mm ) |
|
|---|---|---|---|---|---|
| 鉆孔 | ? 13 HSS | 650 | 65 | 26.5 | 無 |
| 端銑刀 | ? 12 HSS end drill | 600 | 60 | 無 | 0.39 |
| 攻牙 | M8 * P1.25 | 600 | 750 | 15 | 無 |
.gif)
.jpg)
| LS-150 系列 |
|---|
| 重要諸元 | GLS-150 | GLS-200 |
|---|---|---|
| 較大旋徑 | ? 500 mm | |
| 床鞍蓋上旋徑( 前門 ) | ? 310 mm | |
| 較大車削直徑*1 | ? 360 mm / ? 280 mm*2 | |
| 標準車削直徑*1 | ? 185 mm | |
| 較大車削長度*1 | 500 mm | |
| 較大工件重量*3 | 85 kg | |
| 夾頭尺寸 | ? 6" |
|
| 棒材容徑 | ||
