F 系列

X / Y / Z 軸	F-7	F-87	F-16	F-101
X 軸行程 ( 左右 )	700 mm	800 mm	1,000 mm
Y 軸行程 ( 前后 )	500 mm	700 mm	600 mm	1,000 mm
Z 軸行程 ( 上下 )	350 mm	420 mm	500 mm
主軸鼻端至 工作臺面距離	150 ~ 500 mm	150 ~ 570 mm	125 ~ 625 mm	175 ~ 683 mm
切削進給速率	24 m/min.		20 m/min.
快速進給速率	30 m/min.		30 m/min.

工作臺	F-7	F-87	F-16	F-101
工作臺尺寸 ( 長 x 寬 )	770 x 500 mm	850 x 700 mm	1,160 x 600 mm	1,100 x 1,000 mm
T 型槽 ( 寬 x 槽數 x 間距 )	18 x 5 x 100 mm	18 x 5 x 125 mm	18 x 5 x 115 mm	18 x 7 x 140 mm
工作臺載重量	600 kg	800 kg	1,000 kg	2,000 kg

主軸	F-7	F-87	F-16	F-101
主軸轉速	21,000 rpm	15,000 rpm	15,000 rpm
主軸廠牌	瑞士 TDM ( 內藏式 )	MIRL-Neo ( 內藏式 )	日本 FANUC ( 直結式 )
主軸馬達 ( 連續 / 30 分 )	18 / 24 kW ( 24 / 32 HP )	18.5 / 22 kW ( 24.8 / 29.5 HP )	15 / 18.5 kW ( 20 / 24.8 HP )
主軸較大扭矩	24 N-m	167 N-m	118 N-m
主軸內孔規格	HSK - E50	BT40	BT40
主軸潤滑方式	油脂		油脂
主軸軸承直徑	? 60 mm	? 70 mm	? 70 mm
主軸溫控系統	室溫同調，定溫 ± 1°C		室溫同調，定溫 ± 1°C

刀庫	F-7	F-87	F-16	F-101
較大刀具直徑	? 20 mm	? 35 mm	? 80 mm	? 76 mm
較大刀具長度	200 mm	220 mm	300 mm
較大刀具重量	3 kg	7 kg	7 kg
刀具數量	20 支		20 支	30 支
刀庫形式	傘型刀庫		傘型刀庫	刀臂式刀庫

一般性規格表	F-7	F-87	F-16	F-101
氣壓源 - 使用壓力	6 kg / cm2		7 kg / cm2
電源供應 - 總?cè)萘?	40 KVA		55 KVA
冷卻切削液 - 幫浦	0.7 + 1.17 = ( 1.87 kW )		0.7 + 1.17 = ( 1.87 kW )
冷卻切削液 - 冷卻箱容量	250 L		360 L	450 L
機器尺寸 ( 長 x 寬 x 高 )	2,650 x 2,400 x 2,850 mm	2,930 x 2,240 x 3,000 mm	3,050 x 2,850 x 3,200 mm	3,260 x 3,120 x 3,200 mm
機器重量	6,800 kg	7,000 kg	11,000 kg	12,500 kg

謹獻給敬愛的亞崴客戶

亞崴全新研發的高速機群，傳承 [ 龍門世家 ] 的優點，全系列均采用好的龍門型結構，配置精良的高速主軸，搭載 FANUC 優異的控制器，以及亞崴 [ 好的參數系統 ] 軟體，特別適用于好的精密模具業，以及各種產業之精密零組件加工。

本系列產品快速、正確、耐用，為優越的模具高速加工機，是值得您信賴，拓展您事業的開路先鋒！

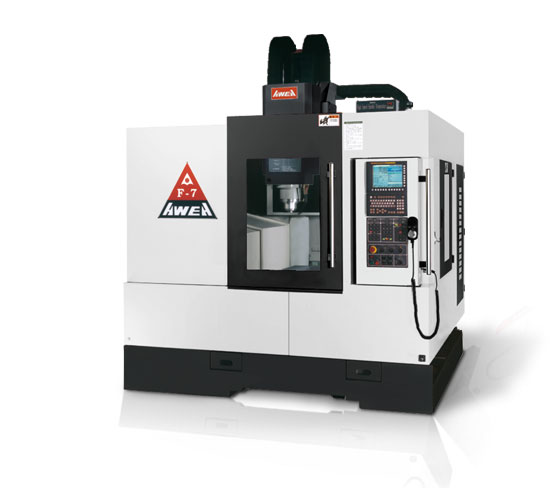

F-7 高速機 : X / Y 軸較大行程 = 700 x 500 mm

本樣機采用 FANUC 31i-MB 控制器，并搭載瑞士 TDM 30,000 rpm 內藏式高速主軸 ( 選購 )

F-87 高速機 : X / Y 軸較大行程 = 800 x 700 mm

本樣機采用 FANUC 31i-MB 控制器，并搭載機械所 MIRL-Neo 15,000 rpm 內藏式高速主軸 ( 標準 )

Top

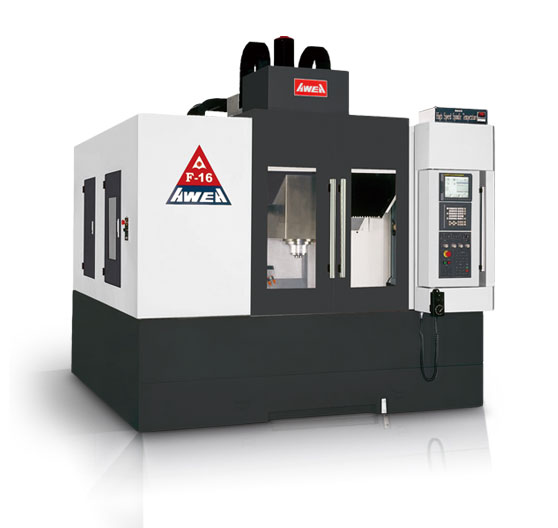

F-16 高速機 : X / Y 軸較大行程 = 1,000 x 600 mm

本樣機采用 FANUC 31i-MB 控制器，并搭載日本 FANUC 12,000 rpm 直結式高速主軸
