LG-4030	LG-5030	LG-6030	LG-8030	LG-10030
重要諸元
X 軸行程	4,000 mm	5,000 mm	6,000 mm	8,000 mm	10,000 mm
Y 軸行程	3,000 mm
Z 軸行程	1,000 mm
主軸鼻端至工作臺面距離	200 ~ 1,200 mm
雙柱間距離 ( 加擋水板 )	3,800 mm ( 3,500 mm )
工作臺
工作臺尺寸 ( X 方向 )	4,000 mm	5,000 mm	6,000 mm	8,000 mm	10,000 mm
工作臺尺寸 ( Y 方向 )	2,800 mm
工作臺較大載重	2,500 kg/m2
主軸
主軸馬達 ( 連續 / 30 分 )	22 / 26 kW ( 30 / 35 HP )
主軸轉速	4,000 齒輪式主軸 ( 標準 ) 5,000 / 6,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 )
主軸內孔規格	BT50 ( 7 / 24 )
三軸進給
X 軸快速進給速率	12 m/min.	10 m/min.	20 m/min.	20 m/min.	20 m/min.
Y 軸快速進給速率	15 m/min.
Z 軸快速進給速率	10 m/min.
切削進給速率	10 m/min.
刀庫
刀庫容量	32
較大刀具直徑 / 鄰刀空	O 127 / 215 mm
較大刀具長度	350 mm
較大刀具重量	20 kg
精度
定位精度 ( JIS B 6338 )	± 0.015 mm / 全長
定位精度 ( VDI 3441 ) / 全長	P = 0.025 mm	P = 0.030 mm	P = 0.035 mm	P = 0.040 mm	P = 0.050 mm
定位精度 ( VDI 3441 ) Y / Z 軸	P = 0.025 mm / 全長
重現精度 ( JIS B 6338 )	± 0.003 mm
重現精度 ( VDI 3441 )	Ps = 0.018 mm	Ps = 0.022 mm	Ps = 0.026 mm	Ps = 0.030 mm	Ps = 0.038 mm
重現精度 ( VDI 3441 ) Y / Z 軸	Ps = 0.020 mm
一般規格
電力需求	220 ± 10 %
氣壓需求 ( 最少 )	5 ~ 8 kg/cm2
油壓箱容量	120 liter
潤滑油箱容量	6 liter
切削液容量	1,100 liter

機器重量依選配規格而有所差異，實際重量資訊請洽亞崴業務人員
本型錄之規格如有變更，恕不另行通知

天車式龍門型加工中心機

秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 LG 系列天車式龍門型加工中心機，運用天車式結構獨具之優勢，結合 "橫梁下垂調整機構"與大馬力、高剛性等特性，提供您超大型工件全部的加工對策。并因此廣為航太、造船、能源以及工具機產業所采用。LG 系列另可選配自動交換頭庫與立臥換刀系統成為五面加工機，更為彈性的加工能力可充分符合您現在與未來的各種加工需求。
系列化之產品線，規格齊全。搭配高性能自制附加頭模組與自動頭庫、立臥換刀系統，提供高附加價值大型工件之產出能力

模組化之齒輪式或內藏式主軸設計，提供不同的切削特性，符合多樣化的加工需求
2,500 kg/m2 重負荷固定式工作臺，滿足重型工件的各種加工需求
落地式刀庫配置于機臺后側，換刀迅速且操作與維護更為方便
大型分離式水箱與工作臺兩側之螺旋卷屑器，方便人員維護，提高切屑移除效率并確保冷卻效能
天車式結構設計提供好的且穩定之動態精度。同時占地面積較定柱式機型減少 40% 以上

天車式

定柱式

高剛性結構

結合模組化設計理念與技術，提供 LG 系列商品化超大型加工機之能力，并在臺灣業界前沿推出 7,000 mm 橫梁之超大型加工中心機" LG-20070 "

重負荷工作臺采高剛性雙層結構設計，承載重型工件不易變形。而落地式設計可使得工作臺與地基緊密的結合，有效抑制切削震動，確保加工精度

雙層結構

單層結構

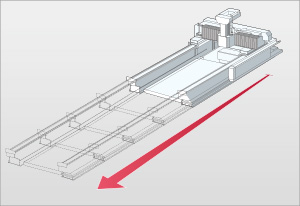

模組化 X 軸
工作臺、側柱等結構皆采模組化設計，X 軸行程可依需求彈性加長，滿足各種超大型工件之加工需求
X 軸采用亞崴伺服同動控制技術，可確保好的動態精度

橫梁下垂調整機構

有效克服物理極限，降低 7,000 mm 以上超大跨距橫梁之自重變形，確保好的加工精度
無橫梁調整機構

變形量

0.16 mm

有橫梁調整機構

變形量趨近于

0 mm

所有結構件皆透過 FEM 有限元素分析，具有設計合理化，結構輕量化等優點，確保整機好的結構剛性
橫梁、側柱皆采高剛性結構設計，且橫梁與滑座接觸面經過精密手工鏟花程序，確保好的組裝精度、結構強度及均衡負載
Z 軸采用重負荷滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
X 軸行程 4 m / 5 m 之機型
采用大尺寸雙導螺桿、雙伺服馬達及雙線性光學尺同步控制驅動，將同動誤差降至很低，確保好的動態精度
X 軸行程 6 m 以上之機型
采用無背隙齒輪齒條結構搭配 1μm 高解析度之線性光學尺，確保好的動態精度

	雙導螺桿	齒輪齒條	光學尺
X 軸 4 m / 5 m
X 軸 6 m 以上
Y 軸 7 m

：標準 ：不提供

好的主軸系統

中心對稱式主軸系統設計
將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做好的空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
強悍的切削能力
頭部采用內包式設計，高剛性、力流效應佳，減少切削懸伸、震動問題
Y 軸采用段差式高精密線性滑軌設計，提升主軸頭、鞍座、橫梁之整體結構剛性，縮短刀具接觸點與橫梁之間距，提升切削能力
齒輪式高扭力主軸

高低檔強力齒輪箱設計
浮動式油壓松刀機構，松刀時主軸軸承不受任何力量
4,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 254 rpm 提供 977 N-m 的較大扭矩輸出，符合重切削加工的需求

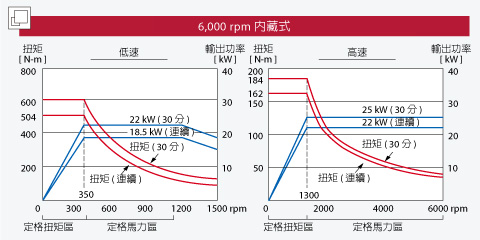

另可選配 5,000 / 6,000 rpm 齒輪式主軸 內藏式高速、高扭力主軸
采用 FANUC 內藏式馬達，有效降低主軸旋轉震動量，延長主軸壽命，提升長時間加工精度
浮動式油壓松刀機構，松刀時主軸軸承不受任何力量
提供 6,000 rpm 與 8,000 rpm 二種選擇，高扭力設計，在 350 rpm 提供 600 N-m 較大扭矩輸出，充分滿足各種不同產業加工需求
