規格表
|
AH-500
|
AH-630
|
|
X 軸行程
|
700 mm
|
1,020 mm
|
|
Y 軸行程
|
650 mm
|
900 mm
|
|
Z 軸行程
|
650 mm
|
900 mm
|
|
主軸鼻端至工作臺中心距離
|
150 ~ 800 mm
|
200 ~ 1,100 mm
|
|
工作臺
|
|
工作臺尺寸
|
500 x 500 mm
|
630 x 630 mm
|
|
工作臺分度 ( B 軸 )
|
0.001°
|
1°
|
0.001°
|
1°
|
|
工件較大直徑 / 高度
|
? 700 / 800 mm
|
? 1,020 / 1,000 mm
|
|
工作臺較大載重量
|
600 kg
|
1,200 kg
|
|
主軸
|
|
主軸馬達 ( 連續 / 30 分 )
|
22 / 26 kW
|
|
主軸轉速
|
直結 10,000 rpm
|
齒輪 6,000 rpm
|
直結 10,000 rpm
|
齒輪 6,000 rpm
|
|
主軸內孔規格
|
BBT50
|
|
三軸進給
|
|
X 軸快速進給速率
|
60 m/min.
|
48 m/min.
|
|
Y 軸快速進給速率
|
48 m/min.
|
36 m/min.
|
|
Z 軸快速進給速率
|
60 m/min.
|
48 m/min.
|
|
B 軸快速進給
|
11.1 rpm
|
|
切削進給速率
|
1 ~ 10 m/min.
|
|
刀庫
|
|
刀庫容量
|
60
|
|
較大刀具長度
|
400 mm
|
500 mm
|
|
較大刀具重量
|
20 kg
|
|
較大刀具直徑 / 鄰刀空
|
? 115 / ? 230 mm
|
|
精度
|
|
定位精度 ( VDI 3441 )
|
P ≤ 0.010 mm / 全長
|
|
重現精度 ( VDI 3441 )
|
Ps ≤ 0.015
|
|
一般規格
|
|
控制器
|
FANUC Oi-MD
|
|
氣壓需求
|
6 kg / cm2
|
|
機械占地面積
|
4,600 x 3,035 x 3,745 mm
|
5,325 x 3,485 x 3,755 mm
|
|
機器重量
|
12,000 kg
|
16,500 kg
|
超高性能臥式加工中心機
結合設計與嚴格的裝配檢驗流程，實現 AH 系列高剛性、高精度、高效率的機械特性，重新詮釋好的臥式加工機的新基準
10,000 rpm 高速直結式主軸或 705 N-m 大扭力輸出齒輪式主軸設計，滿足不同的加工需求
1,200 kg 重負荷工作臺，工作臺自動交換完成時間僅需 16 秒，人員作業更有效
三軸、刀庫與工作臺等核心元件皆采用伺服馬達驅動，可提供快速的加減速運動并降低熱能的產生
切削液沖屑系統，結合雙側螺旋卷屑器與大容量水箱，提供高效率的切屑移除效率

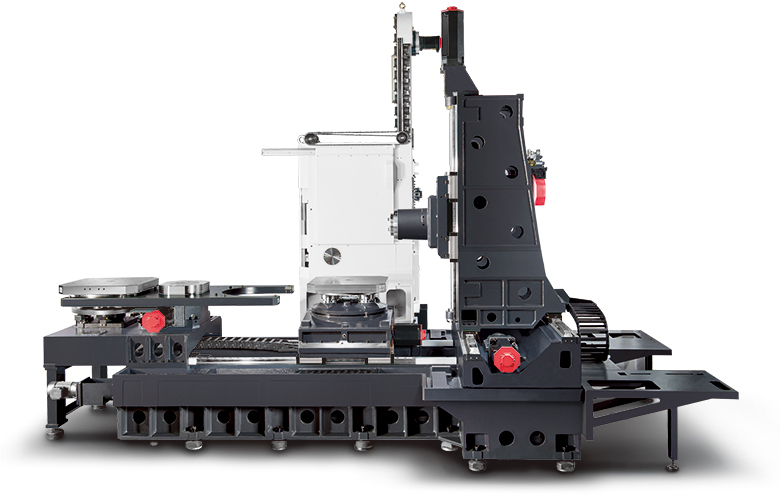

高剛性結構
所有鑄件結構皆經過 FEM 有限元素分析，具有設計美化、結構輕量化等優點，確保整機好的結構剛性
底座、立柱、工作臺與導螺桿固定座等關鍵接觸面，皆經過精密手工鏟花程序，以達成好的組裝精度、結構強度及均衡負載
三軸采用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
.jpg)
雙螺帽旋轉導螺桿
? 50 mm 高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度與延長螺桿使用年限
滾柱型線軌滑塊
高規格線軌滑塊，滑塊尺寸較一般規格增加 20%，提供高剛性、重負荷的元件特性
高剛性對稱式結構設計，具備優異的熱流平衡效果，大幅提高結構穩定性與重切削能力
立柱采用厚肋壁雙層鑄件設計，結構剛性大幅提升，即使長時間重切削加工亦可保持好的精度
一體成型底座采用高剛性 T 字箱型結構，結合 X 軸以段差式大跨距軌道設計，可確保在軸向快速進給條件下，最穩固的底座支撐剛性

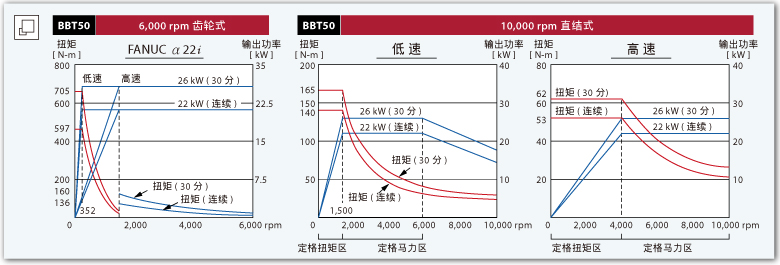

高性能主軸系統
10,000 rpm 高速、高功率直結式主軸，有效隔離主軸轉動所產生的熱量，減少熱變位，提升長時間加工精度
6,000 rpm 高扭力齒輪式主軸，搭載高馬力輸出 26 kW 主軸馬達，在 352 rpm 可提供 705 N-m 的較大扭矩輸出
選配 20 bar 主軸中心出水
主軸內孔規格采用 BBT50 兩面拘束刀把，可提供刀把更強固的拘束力，避免因刀具晃動而影響加工精度
![[+]](\UpLoad1\spindle-output-ch.jpg)
好的人機介面
緊實的鈑金設計，縮減了加工區域至人員的距離，可有效提高產出效率并確實維護人員之安全
符合人體工學的設計理念，將旋轉式操作箱裝置于人員左側，令校刀與程式編寫等作業更為方便
工作臺面距離地面僅 1,180 mm，工件設定與上下料更為方便
操作箱熒幕中心距離地面 1,620 mm，符合一般人體視線高度，提高人員作業之舒適性
大尺寸耐沖擊視窗，提供便利與安全的操作環境
自動交換工作臺系統
采用伺服馬達驅動之 180? 雙向回轉自動交換工作臺，工作臺交換僅需 16 秒，大幅降低非加工時間，提高產出效率
夾持機構采用四組油壓缸與錐型定位座設計，可提供工作臺充裕的夾持力，同時維持穩定的加工精度
錐型定位座采用吹氣清潔裝置與高壓氣密檢知機構，藉以提高夾持可信賴度與定位精度
B 軸最小分度 0.001°
高精密兩截式蝸桿蝸輪機構，不論接觸齒數或接觸面積皆較傳統設計增加一倍以上，可確保工作臺正確之旋轉，提供復雜工件之加工能力
采用全圓周油壓剎車系統，可避免盤面變形，具備高剛性與耐重切削等特性
B 軸最小分度 1°
采用高剛性離合器分度定位，定位精度 8"、重覆精度 2"，適合重負荷與重切削的加工需求
.jpg)
