| FM 系列 |
|---|
| X / Y / Z 軸 | F-7 | F-87 | F-16 | F-101 |
|---|---|---|---|---|
| X 軸行程 ( 左右 ) | 700 mm | 800 mm | 1,000 mm | |
| Y 軸行程 ( 前后 ) | 500 mm | 700 mm | 600 mm | 1,000 mm |
| Z 軸行程 ( 上下 ) | 350 mm | 420 mm | 500 mm | |
|
主軸鼻端至 工作臺面距離 |
150 ~ 500 mm | 150 ~ 570 mm | 125 ~ 625 mm | 175 ~ 683 mm |
| 切削進給速率 | 24 m / min. | 20 m / min. | ||
| 快速進給速率 | 30 m / min. | 30 m / min. | ||
| 工作臺 | F-7 | F-87 | F-16 | F-101 |
|---|---|---|---|---|
| 工作臺尺寸 ( 長 x 寬 ) | 770 x 500 mm | 850 x 700 mm | 1,160 x 600 mm | 1,100 x 1,000 mm |
| T 型槽 ( 寬 x 槽數 x 間距 ) | 18 x 5 x 100 mm | 18 x 5 x 125 mm | 18 x 5 x 115 mm | 18 x 7 x 140 mm |
| 工作臺載重量 | 600 kg | 800 kg | 1,000 kg | 2,000 kg |
| 主軸 | F-7 | F-87 | F-16 | F-101 |
|---|---|---|---|---|
| 主軸轉速 | 21,000 rpm | 15,000 rpm | 15,000 rpm | |
| 主軸廠牌 | 瑞士 TDM ( 內藏式 ) | MIRL-Neo ( 內藏式 ) | 日本 FANUC ( 直結式 ) | |
| 主軸馬達 ( 連續 / 30 分 ) |
18 / 24 kW ( 24 / 32 HP ) |
18.5 / 22 kW ( 24.8 / 29.5 HP ) |
15 / 18.5 kW ( 20 / 24.8 HP ) |
|
| 主軸較大扭矩 | 24 N-m | 167 N-m | 118 N-m | |
| 主軸內孔規格 | HSK - E50 | BT 40 | BT 40 | |
| 主軸潤滑方式 | 油脂 | 油脂 | ||
| 主軸軸承直徑 | O 60 mm | O 70 mm | O 70 mm | |
| 主軸溫控系統 | 室溫同調，定溫 ± 1°C | 室溫同調，定溫 ± 1°C | ||
| 刀庫 | F-7 | F-87 | F-16 | F-101 |
|---|---|---|---|---|
| 較大刀具直徑 | O 20 mm | O 35 mm | O 80 mm | O 76 mm |
| 較大刀具長度 | 200 mm | 220 mm | 300 mm | |
| 較大刀具重量 | 3 kg | 7 kg | 7 kg | |
| 刀具數量 | 20 支 | 20 支 | 30 支 | |
| 刀庫形式 | 傘型刀庫 | 傘型刀庫 | 刀臂式刀庫 | |
| 一般性規格表 | F-7 | F-87 | F-16 | F-101 |
|---|---|---|---|---|
| 氣壓源 - 使用壓力 | 6 kg / cm2 | 7 kg / cm2 | ||
| 電源供應 - 總?cè)萘? | 40 KVA | 55 KVA | ||
| 冷卻切削液 - 幫浦 | 0.7 + 1.17 = ( 1.87 kW ) | 0.7 + 1.17 = ( 1.87 kW ) | ||
|
冷卻切削液 - 冷卻箱容量 |
250 L | 360 L | 450 L | |
|
機器尺寸 ( 長 x 寬 x 高 ) |
2,650 x 2,400 x 2,850 mm |
2,930 x 2,240 x 3,000 mm |
3,050 x 2,850 x 3,200 mm |
3,260 x 3,120 x 3,200 mm |
| 機器重量 | 6,800 kg | 7,000 kg | 11,000 kg | 12,500 kg |
亞崴全新研發的高速機群，傳承 [ 龍門世家 ] 的優點，全系列均采用好的龍門型結構，配置精良的高速主軸，搭載 FANUC 好的控制器，以及亞崴 [ 很好的參數系統 ] 軟體，特別適用于好的精密模具業，以及各種產業之精密零組件加工。
本系列產品快速、正確、耐用，為優越的模具高速加工機，是值得您信賴，拓展您事業的開路先鋒！

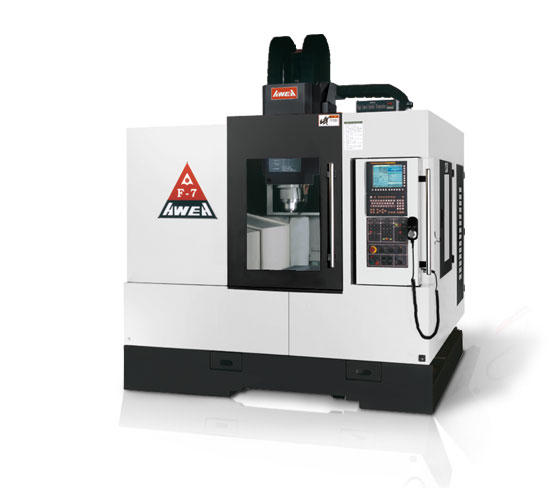

本樣機采用 FANUC 31i-MB 控制器，并搭載瑞士 TDM 30,000 rpm 內藏式高速主軸 ( 選購 )
.jpg)

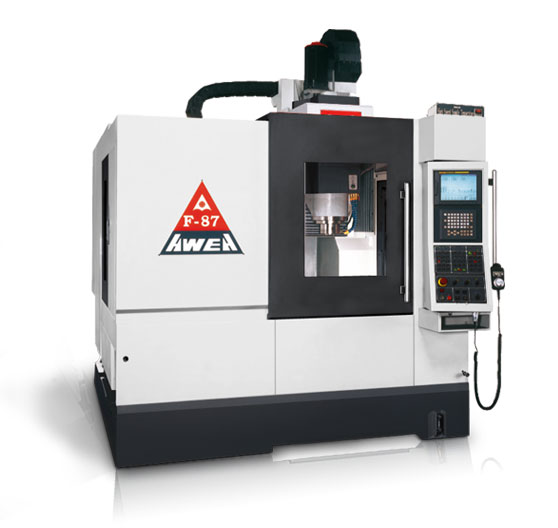

本樣機采用 FANUC 31i-MB 控制器，并搭載機械所 MIRL-Neo 15,000 rpm 內藏式高速主軸 ( 標準 )
.jpg)

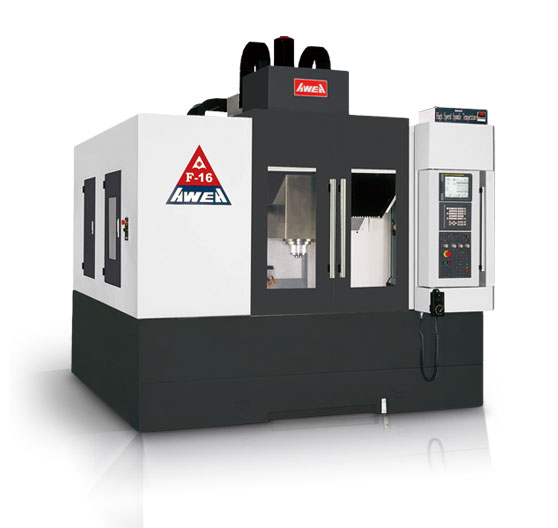

本樣機采用 FANUC 31i-MB 控制器，并搭載日本 FANUC 12,000 rpm 直結式高速主軸
.jpg)
本樣機采用 FANUC 31i-MB 控制器，并搭載日本 FANUC 12,000 rpm 直結式高速主軸
.jpg)
