| 列印此頁面 | VP-1612HS | VP-2012HS | VP-3012HS | VP-4012HS | VP-5012HS |
|---|---|---|---|---|---|
| 重要諸元 | |||||

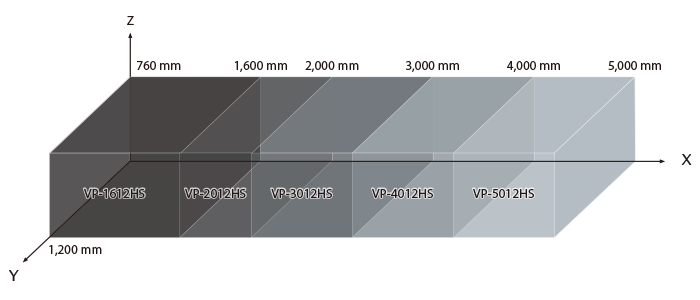

| X 軸行程 | 1,600 mm | 2,000 mm | 3,000 mm | 4,000 mm | 5,000 mm |
| Y 軸行程 | 1,200 mm | ||||
| Z 軸行程 | 760 mm | ||||
| 主軸鼻端至工作臺面距離 | 200 ~ 960 mm | ||||
| 雙柱間距離 | 1,300 mm | ||||
| 工作臺 | |||||
| 工作臺尺寸 ( X 方向 ) | 1,600 mm | 2,000 mm | 3,000 mm | 4,000 mm | 5,000 mm |
| 工作臺尺寸 ( Y 方向 ) | 1,100 mm | ||||
| 工作臺較大載重量 | 3,000 kg | 3,500 kg | 4,500 kg | 6,000 kg | 8,000 kg |
| 主軸 | |||||
| 主軸內孔規格 | BBT50 ( BBT40 選配 ) | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW | ||||
| 主軸轉速 | 直結式 10,000 rpm | ||||
| 主軸進給 | |||||
| 快速進給速率 X 軸 | 24 m/min. | 20 m/min. | 10 m/min. | 8 m/min. | |
| 快速進給速率 Y 軸 | 24 m/min. | ||||
| 快速進給速率 Z 軸 | 20 m/min. | ||||
| 切削進給速率 | 12 m/min. | 10 m/min. | 8 m/min. | ||
| 刀庫 | |||||
| 刀庫容量 | 32 支刀 ( 24 / 40 選配 ) | ||||
| 較大刀具直徑 / 鄰刀空 | ? 125 / ? 229 mm | ||||
| 較大刀具長度 | 350 mm | ||||
| 較大刀具重量 | 15 kg | ||||
| 精度 | |||||
| 定位精度 ( JIS B 6338 ) | ± 0.010 mm / 全長 | ||||
| 定位精度 ( VDI 3441 ) | P ≤ 0.02 mm / 全長 | P ≤ 0.03 mm / 全長 | P ≤ 0.04 mm / 全長 | ||
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | ||||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.015 mm | Ps ≤ 0.02 mm | Ps ≤ 0.03 mm | ||
| 一般規格 | |||||
| 電力需求 | AC 220 ± 10 % 3 相 , 60 / 50 Hz / 40 kVA | ||||
| 氣壓壓力需求 ( 最少 ) | 5 ~ 7 kg / cm2 | ||||
| 潤滑油箱容量 | 4.5 liter | ||||
| 切削液容量 ( 切削液泵 ) | 400 liter ( 1 HP ) | ||||
| 機器凈重 | 14,000 kg | 16,000 kg | 20,000 kg | 24,000 kg | 28,000 kg |
針對精密模具業所開發，亞崴 VP-HS 系列高速龍門型加工中心機，運用技術與嚴格的裝配檢驗流程，將機械剛性、產出效率與加工精度，同時發揮好

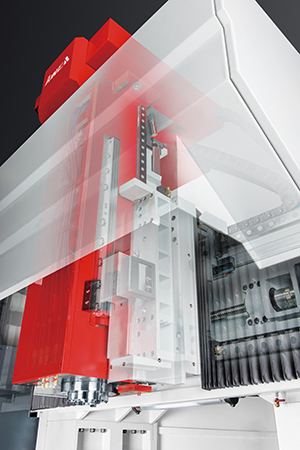

Z 軸采用伺服馬達直結傳動， ( X、Y 軸亦采用相同的設計)，無須油壓缸配重，動態響應好，特別適合精密模具的加工需求。

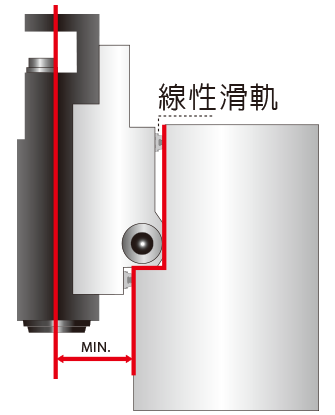

Y 軸采用段差式滾柱型線性滑軌設計，可提升主軸頭、鞍座、橫梁之整體結構剛性，縮短刀具接觸點與橫梁之間距，提升切削能力

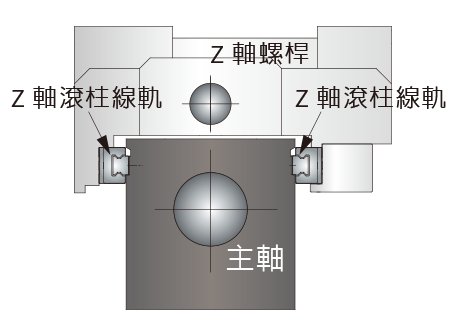

中心對稱式主軸
中心對稱式的主軸系統設計，將主軸、馬達、滾珠螺桿進行好的空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度
針對模具加工需求高轉速、長期連續加工的特性，VP-HS 全系列采用 BBT 兩面拘束主軸，可讓主軸的錐度面與端面能同時與刀把緊密貼合，確保高速加工情形下所需的切削剛性
選配長鼻端主軸，可使用較短的刀具進行深孔加工或凹槽銑削，確
