重要諸元	MVP-4040	MVP-5040	MVP-6040	MVP-7040
X 軸行程	4,000 mm	5,000 mm	6,000 mm	7,000 mm
Y 軸行程	4,000 mm
Z 軸行程	1,000 mm ( 選配 1,200 mm 、1,400 mm )
W 軸行程	1,250 mm
雙柱間距離	3,500 mm
主軸鼻端至 工作臺面距離	200 ~ 2,450 mm
工作臺
工作臺尺寸 ( X x Y )	4,020 x 3,010 mm	5,020 x 3,010 mm	6,020 x 3,010 mm	7,020 x 3,010 mm
T 型槽 ( 寬 x 距 )	28 x 200 mm
工作臺最 大載重量	15,000 kg	18,000 kg	20,000 kg
主軸
較大主軸轉速	立式 : 10 ~ 4,000 rpm   ;   臥式 : 20 ~ 2,000 rpm
主軸馬達 ( 連續 / 30 分 )	22 / 26 kW ( 30 / 35 HP )
主軸馬達扭矩	827 / 977 N-m
主軸拉刀力	1,800 kg
主軸內孔規格	BT 50
刀庫
刀庫容量	48 支刀 ( 選配 60 刀 )
較大刀具長度	400 mm
較大刀具直徑 / 鄰刀空	125 / 250 mm
較大刀具重量	25 kg
軸向進給
X 軸快速進給	15 m / min.	10 m / min.		7.5 m / min.
Y 軸快速進給	10 m / min.
Z 軸快速進給	10 m / min.
W 軸快速進給	3 m / min.
切削進給速率	1 ~ 5,000 mm / min.
其他
切削液箱容量	1,200 L
潤滑油箱容量	6 L
油壓系統容量	290 L
油壓泵馬力	7.4 kW ( 10 HP )
氣壓壓力需求	5 kg / cm2
電力需求	AC 220 + 10% 3相 / 80 KVA
控制器	FANUC 31i-MB
機器重量	55,000 kg	60,000 kg	65,000 kg	70,000 kg
外觀 ( 長 x 寬 x 高 )	11,000x 9,360x 6,260 mm	12,000x 9,360x 6,260 mm	13,000x 9,360x 6,260 mm	14,000x 9,360x 6,260 mm

動梁式龍門五面加工機

挾帶著業界前沿科技與高品質零件，MVP 系列動梁式五面龍門加工機，以亞崴高階量產機型 HVM 系列為基礎，結合高剛性動梁結構 ( W 軸 ) 之設計，提供您大行程全自動多面加工的強大切削能力，此一系列加工中心機，具備 1,250 mm 超大 W 軸行程、1,000 ~ 1,400 mm Z 軸行程、自動立臥換刀機構、立 / 臥附加頭自動交換儲倉等多項同級機種所不提供或列為選配之優異特性，可以輕易達成您現在及未來的各種切削需求。

主軸設計

標準 4,000 rpm 大扭力兩檔齒輪無段變速主軸，可依個別加工需求選配直結式或內藏式主軸，加工更有彈性 ( 另可選配主軸中心出水功能 )。
中心對稱式主軸系統設計，將主軸、主軸馬達、驅動滾珠螺桿及雙油壓缸和齒輪箱等配置達到美化，有效減少溫升熱變位，并降低不平衡力矩產生，確保長時間加工之精度。
主軸采浮動式松刀設計，可防止松刀時施力于主軸軸承上，確保主軸精度。

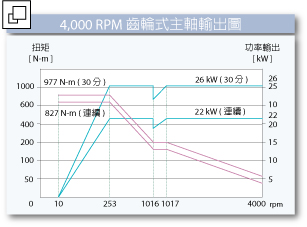

主軸輸出圖

重負荷工作臺

工作臺采四導軌全行程支撐 ( 線軌 × 2、滾柱 / 硬軌 × 2 )。
工作臺經熱處理與精密研磨，較大荷重高達 18,000 kg ( MVP-5032 )。
高效能立 / 臥刀具交換系統 ( ATC )
高效率伺服刀庫可進行立式或臥式換刀，大幅減少非切削之作業時間。
標準 48 支刀刀臂式刀庫，另可選配 60 支刀刀庫。
高剛性結構
底座、立柱及動梁皆采高剛性箱型結構設計，并實施長時間退火程序，確保高精度加工的結構基礎。
超大尺寸立柱結構，提供動梁強力支撐，避免長時間重切削條件下產生結構變形。
X 軸
X 軸滾珠螺桿配置防震機構 ( 行程 6 m 以上機型 )，有效抑制長尺寸螺桿震動變形，確保全行程之加工精度。
Z 軸
Z 軸采用日系 THK NR75 高精密線軌，具備好的剛性、耐久性及穩定性。
標準 1,000 mm Z 軸行程, 另可選配 1,200 或 1,400 mm 等加長行程。
W 軸
1,250 mm 超大行程之 W 軸采高剛性硬軌設計，可提供較大的防震阻尼及減低變形量。
W 軸驅動采穩定性先于業界之雙伺服同動控制技術，該技術早已應用于亞崴 LG 動柱式龍門機系列，全球銷售實績超過 300 臺。
動梁位移采雙油壓缸配
